东莞 PLC 编程维修服务案例 - 剥皮扭线烫锡铆压端子机 PLC 程序开发

一、设备核心 PLC 控制总流程

电线剥皮→扭线→沾松香→烫锡→线材与三孔插头二合一→端子铆压→成品输出全流程自动化控制。

通过东莞PLC编程定制化逻辑开发，将各工序无缝联动，大幅提升设备生产效率与工序衔接精度。

二、人机界面功能说明

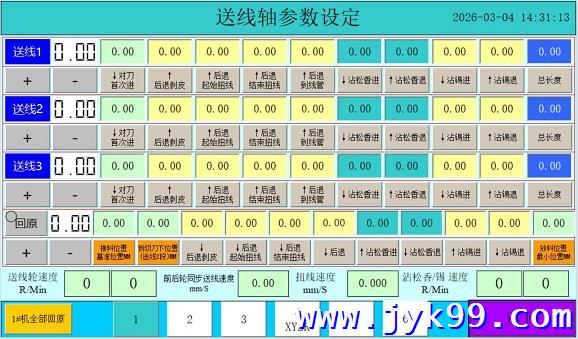

1. 送线轴参数界面

1. 1.轴号选择（送线 1/2/3 轴）：3 组独立送线轴，可单独或统一设定送线长度，适配多轴线材加工。
2. 2.参数设定：包含对刀切断、后退剥皮、后退扭线、沾松香、烫锡、总长等工序参数，可直接修改。
3. 3.调试功能：每个参数设定后，均配有测试按钮，可单独校验当前位置。

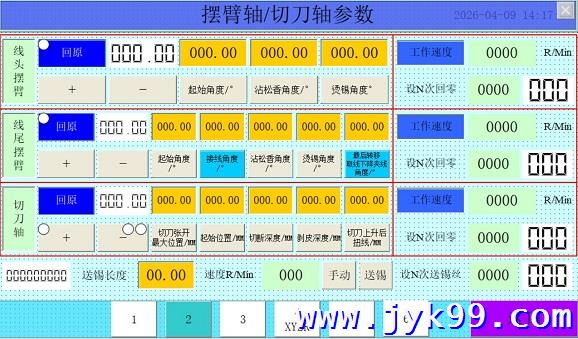

2. 摆臂 / 切刀轴参数界面

1. 1.线头摆臂：设置起始、沾松香、烫锡等旋转角度，搭配转速与回零次数，保证动作精度。
2. 2.线尾摆臂：设置起始、接线、沾松香、烫锡、转移下料等角度，适配全工序联动。
3. 3.切刀轴：设置张开、切断、剥皮、扭线等行程参数，精准控制切断与剥皮深度。
4. 4.所有参数修改后，支持一键手动测试。

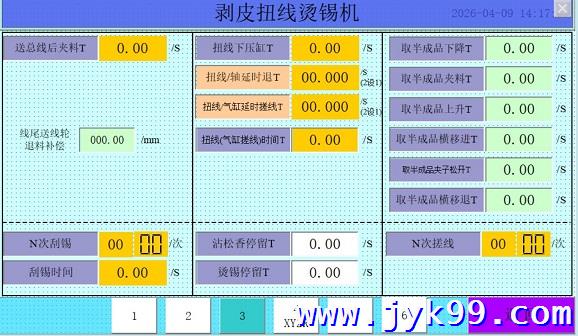

3. 时序工艺参数界面

1. 1.送线 / 夹料时序：设定送总线后夹料、线尾退料补偿，提升送线精度。
2. 2.扭线工序时序：设定扭线气缸下压、延时、搓线时间，保证扭线一致性。
3. 3.取料搬运时序：设定半成品升降、夹料、横移动作延时，实现无缝衔接。
4. 4.烫锡 / 搓线工艺：设定刮锡次数、搓线次数、沾松香 / 烫锡停留时间，提升焊接质量。

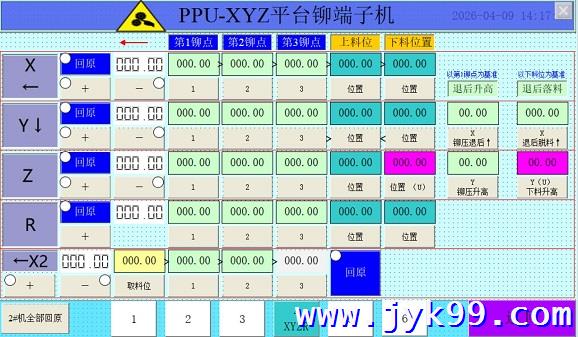

4. 端子机多轴位置界面

1. 1.多轴位置设定：配置 X/Y/Z/R/X2 轴在第 1/2/3 铆点、上料位、下料位、取料位坐标，实现精准铆压。
2. 2.辅助动作配置：设定铆压升降、退料、落料参数，优化工序衔接。
3. 3.便捷操作：支持 ± 微调、一键回原，是东莞 PLC 维修服务调试与排障的核心界面。

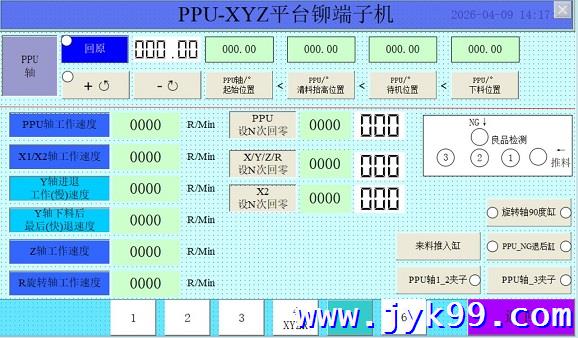

5. PPU 轴参数界面（精一控自动化）

1. 1.PPU 轴参数：配置起始、清料、待机、下料工位角度，控制上料 / 下料 / 清料动作。
2. 2.多轴速度：分别设定 PPU、X/Y/Z/R 轴转速，适配不同工序快慢需求。
3. 3.精度控制：N 次回零消除累计误差，集成 NG 检测与推料逻辑，提升良率。
4. 4.气缸夹具：管理旋转缸、推料缸、PPU 夹具，实现全流程自动化

任意近接/外部开关故障报警提示，任意轴故障报警提示。设备对每一个输入信号进行自检，当发生故障进行画面提示。

1，多轴精准联动：基于东莞西门子PLC编程技术，适配X/Y/Z/R/PPU等多轴伺服，通过PLCopen运动控制指令，实现剥皮、扭线、铆压的精度控制，保障工序一致性；
2，全流程逻辑闭环：搭建完整顺控流程，从设备初始化、各轴回原，到送线剥皮、烫锡处理、端子铆压，再到NG品自动剔除、成品输出，全环节由PLC无缝联动，实现自动化连续生产；
3，参数化调试适配：配套多维度参数设定界面（含送线轴、摆臂 / 切刀轴、铆压轴等），支持工作速度、角度、行程、时序等参数灵活调整，适配不同线材、端子规格，东莞PLC维修服务可快速基于参数界面排查故障、优化配置；
4，稳定运维设计：内置N次回零、故障复位、循环控制等逻辑，降低设备停机风险，搭配清晰的程序流程图，便于后期维护与程序迭代。

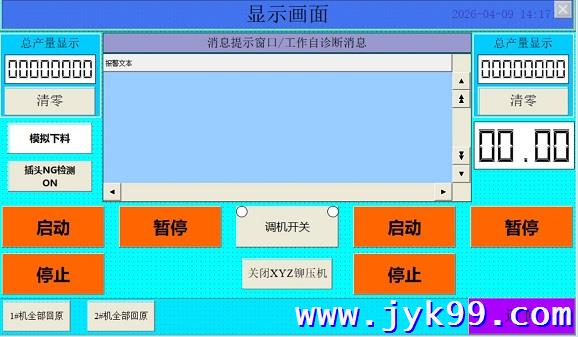

6. 监控与报警界面

• 1.总监控画面：近接开关、外部开关、伺服轴故障实时报警提示，全输入信号自检。

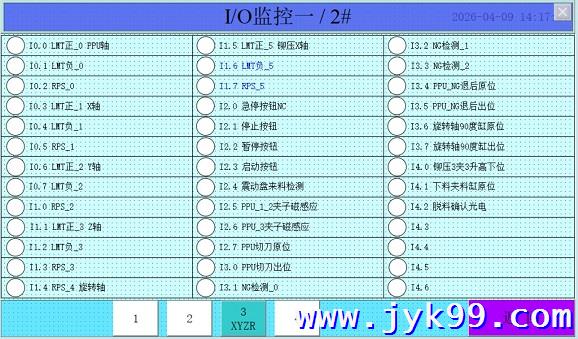

• 2.I/O 点监控：所有输入输出点实时可见，方便维护人员快速检修。
• 3.手动画面：支持每个气缸单独手动控制。
• 4.报警画面：故障信息实时提示，便于快速定位处理。

三、PLC I/O 选型与硬件配置

4.

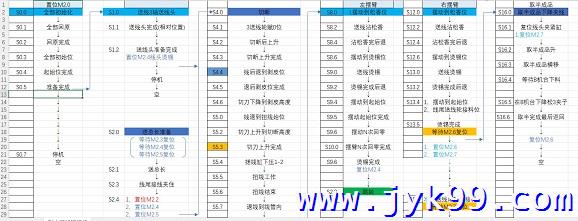

   前端流程（线材加工）

   1. 1.初始化：设备上电回原、轴归位、状态准备
   2. 2.送线切断剥皮：3 轴送线、切刀动作、精准剥皮
   3. 3.扭线烫锡：摆臂联动、沾松香、烫锡、N 次回零保精度
   4. 4.半成品取料：夹取、横移，送入后端铆压工位

5.

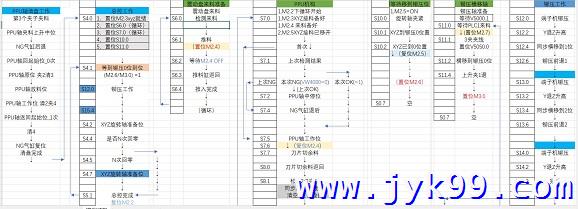

   后端流程（端子铆压）

   1. 1.PPU 上料与 NG 分拣：自动上料、清盘、检测、不良品剔除
   2. 2.多轴铆压：XYZ/R 精准定位，完成 3 点铆压
   3. 3.成品输出与循环：复位清零，自动进入下一轮生产

五、工艺与程序开发说明

（一）剥皮、扭线、沾松香、烫锡工序程序分解

1. 轴指令配置：为每轴调用 MC_Power（轴使能）、MC_MoveJog（点动）、MC_Home（回原）、MC_MoveAbsolute（绝对位置）、MC_MoveRelative（相对位置）、MC_Reset（轴复位）、MC_Stop（轴停止）、轴组同步等指令，便于逻辑程序灵活调用，也为后续东莞 PLC 维修服务的程序调试、故障排查提供清晰的指令框架。
2. 前端送线 3 轴：实现同步工作且单轴送线参数独立可调，涵盖首次对刀、后退剥皮、扭线起始 / 结束、退至线管、沾松香 / 烫锡进退、送总长度等动作，除首次对刀采用相对位置指令，其余均为绝对指令控制，各动作均配置手动按键调机测试。
3. 尾端出线 1 轴：精准控制接料、切刀下、后退剥皮、扭线起始 / 结束、沾松香 / 烫锡进退、放料等位置，各位置均配置手动按键调机测试。
4. 线头线尾摆臂 2 轴：实现起始角度、沾松香角度、烫锡角度、接线角度、最后转移角度的精准切换，各角度位置均配置手动按键调机测试。
5. 切刀轴：控制切刀张开最大位、起始位、切断深度、剥皮深度、扭线位等动作，各位置均配置手动按键调机测试。
6. 通用调试配置：所有轴均配置点动测试、绝对位置参数测试、速度调节功能，从程序层面保障调机、运维的便捷性。

（二）三孔插铆压工序程序分解

1. 三孔插上料：实现上料流程自动化控制，与 PPU 机构无缝联动；
2. PPU 轴控制：上电首次完成三工位清盘，后续依次加料、来料检测、NG 品自动剔除，精准控制起始位、清料抬高位、待机位、下料位等核心位置；
3. X/Y/Z/R 旋转轴 + X2 轴控制：实现各轴在第 1/2/3 铆点、上料位、下料位、转移出料位等位置的精准定位与动作切换，保障端子铆压精度。

六、项目实施标准流程

1. 工艺流程规划：结合设备生产需求，绘制详细工艺流程图，明确各工序动作逻辑与联动关系；
2. 绘制 PLC 电路接线图：根据硬件配置与控制需求，绘制标准化电路接线图，为现场接线、后续东莞 PLC 维修服务提供清晰依据；
3. PLC 程序开发：基于东莞 PLC 编程成熟经验，结合 PLCopen 运动控制指令，编写定制化控制程序，兼顾逻辑严谨性与操作便捷性；
4. 程序调试与优化：完成现场接线后，进行全流程程序调试，针对各轴动作、工序联动、参数匹配进行优化，最终实现程序调试 OK，设备满负荷稳定运行。
