三菱PLC系统升级替换伺服驱动器案例总结

项目地点： 东莞
服务类型： 老旧设备维修改造、伺服系统替换调试
核心设备： 三菱 A2USHcpu-S1 PLC + A1SD75P1-S3定位模块 → 原MR-C20A伺服+三菱电机HC-PQ23 → 替换为MR-JE-20A伺服

一、项目背景

客户现场一台设备原使用三菱A系列 A2USHcpu-S1 PLC搭配A1SD75P1-S3定位模块，控制三菱MR-C20A伺服驱动器带动伺服电机HC-PQ23运行。因原MR-C20A伺服驱动器损坏，该型号已停产，难以采购到同型号备件，客户决定将伺服驱动器替换为三菱新一代MR-JE-20A伺服驱动器，并要求尽快恢复生产。

原三菱 A2USHcpu-S1 PLC控制器

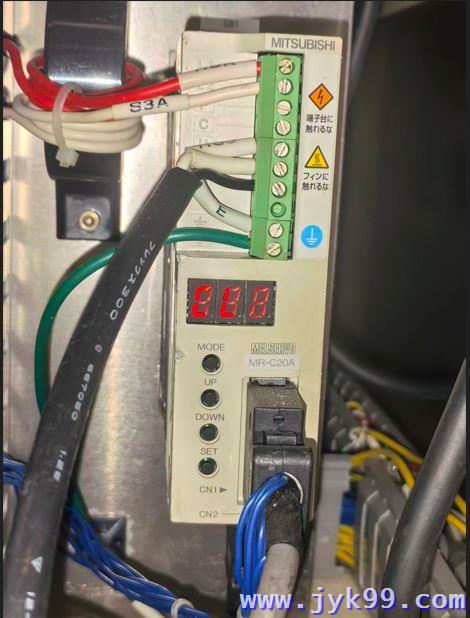

原三菱伺服驱动器MR-C20A伺服+三菱电机HC-PQ23

1. 新旧伺服驱动器接口差异

难点： MR-C20A为早期伺服产品，其I/O接口定义、控制信号电平与新型MR-JE-20A存在明显差异，脉冲方向接口（差动/集电极开路）及引脚排列不同，不能直接对插使用。

解决措施： 对照两款驱动器的接口手册，重新制作转换连接线缆。将PLC定位模块A1SD75P1-S3输出的脉冲/方向信号通过差分转换后接入新伺服，并重新定义CN1控制信号（伺服使发、报警清除等），确保控制链路物理连通。

2. 参数重新设定与优化

难点： MR-C20A与MR-JE-20A的内部参数体系不同，电子齿轮比、增益参数、自动调谐模式均有差异，直接沿用原参数无法正常工作。

解决措施： 根据原设备机械传动比和电机编码器分辨率（MR-JE系列为22-bit编码器，较老款大幅提升），重新计算电子齿轮比。利用MR-JE-20A的一键式自动调谐功能，结合实际负载进行增益整定，消除了低速爬行和高速过冲现象。

3. PLC程序与定位模块适配

难点： 客户担心更换驱动器后PLC定位程序需要大改，影响生产节拍。

解决措施： 由于A1SD75P1-S3定位模块输出的是标准的差动脉冲串，MR-JE-20A完全兼容接收，因此在PLC程序层面无需修改定位控制逻辑。仅对定位模块参数中与驱动器相关的输出模式进行了确认和微调，最大程度降低了停机风险。

三、调试过程与成果

1. 接线改造： 现场制作专用转换线缆，核对每芯信号，确保CN1、CN2（编码器）连接无误。
2. 初步试运行： 上电后设定伺服为JOG模式试转，确认电机旋转方向及编码器反馈正常。
3. 空载/负载调试： 利用MR-JE-20A的实时自动调谐功能适配机械刚性，运行平稳。
4. 联动测试： 配合A1SD75P1-S3执行原点回归、定长定位、连续轨迹等动作，定位精度达到甚至超过原设备水平（得益于高分辨率编码器）。

最终结果： 设备成功恢复运行，定位准确，运行噪音较旧伺服明显降低。客户对响应速度表示满意。

四、东莞本地自动化服务心得

在东莞从事工控技术服务，面对大量存量老旧设备（尤其是三菱A系列等），此类“以新代旧”替换业务需求旺盛。作为本地服务商，核心竞争力在于：

1. 技术兜底能力： 熟悉新旧设备差异，能解决接口不匹配、参数转换等核心技术问题。
2. 快速响应： 客户停机就是损失，东莞本地化服务能当天到场诊断、快速出方案。
3. 一站式服务： 从线缆制作、参数设定到程序调试全程负责，让客户省心。

本次案例不仅帮客户解决了燃眉之急，也验证了用MR-JE系列替换老款MR-C系列的技术可行性，为后续同类业务积累了经验。

备注： A1SD75P1-S3是三菱AnS系列PLC的定位模块，输出为差动/集电极开路脉冲，MR-JE-20A支持脉冲串输入，需注意输入接口类型匹配及转换接线。

东莞三菱伺服MR-C20A停产替换MR-JE-20A案例｜A1SD75P1-S3定位模块调试｜本地上门服务

接线第一步：先理清两条核心线缆

一，原三菱伺服MR-C20A

这套系统需要连接两条线：一条负责给电机供电（动力线），一条负责传输位置和速度反馈信号（编码器线）。两条线的连接位置和接口完全不同，操作时要区分清楚。

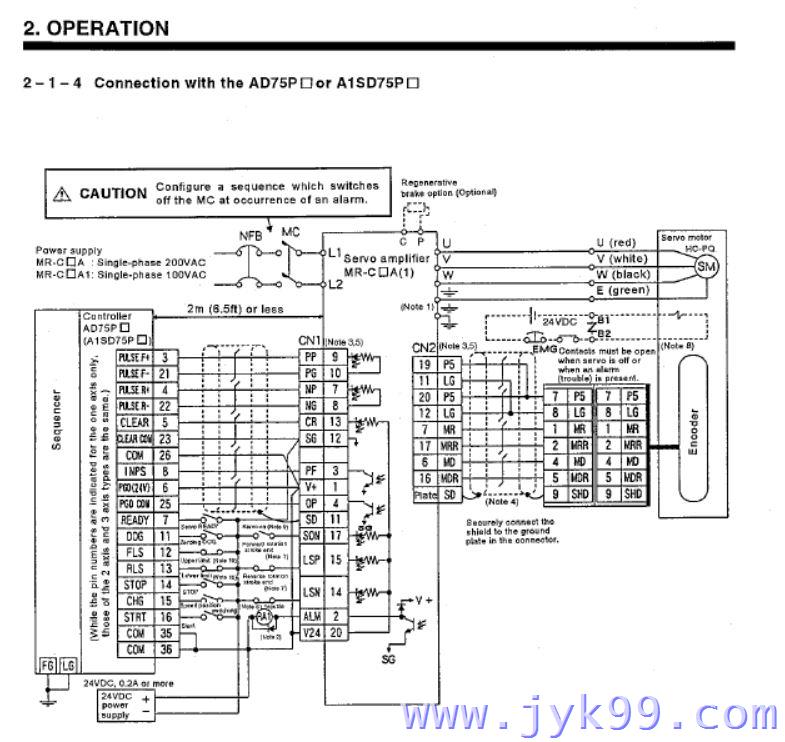

第1步：三菱伺服MR-C20A与A1SD75P1-S3接线图

MR-C20A 第2章节详细介绍了 MR-C20A的接线图

2-1-1  MR-C20A与 FX-1GM接线图

2-1-2  MR-C20A与 FX-1GP接线图

2-1-3  MR-C20A与 FX-20GM or E-20GM接线图

2-1-4  MR-C20A与 FX-ADP7P接线图(针对本案例，我们需详细看这一章节，如上图）

2. OPERATION

2-1-4 Connection with the AD75Por A1SD75PD （手册2-8页）

记录原MR-C20A伺服驱动器 CN1焊线情况，作好详细的记录（这里务必仔细......)

老设备升级！东莞三菱MR-C20A伺服升级，换新伺服MR-JE-20A照样跑得稳（附A系列PLC调试实录）

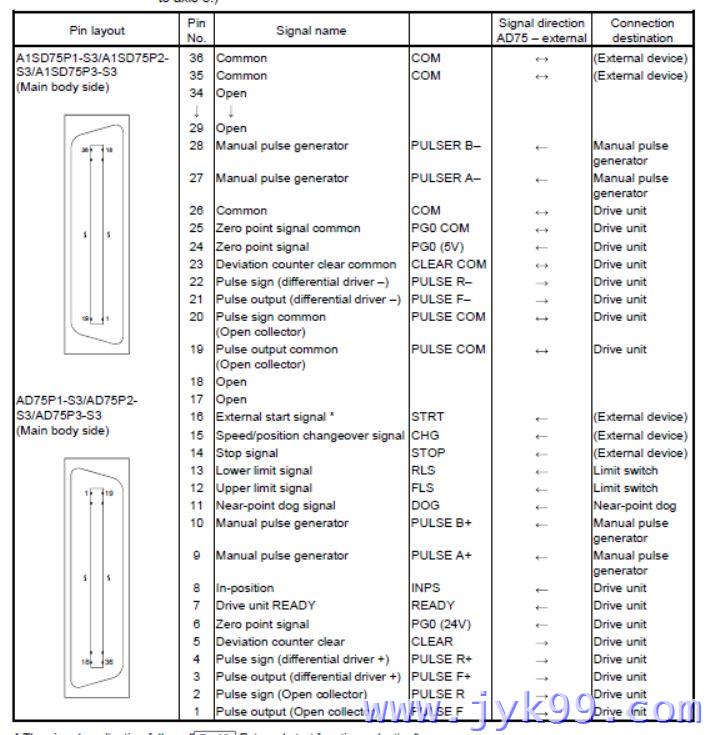

3.5.2 Signal layout for extemal device connection connector（翻开A1SD75P1-S3手册这一章节）
